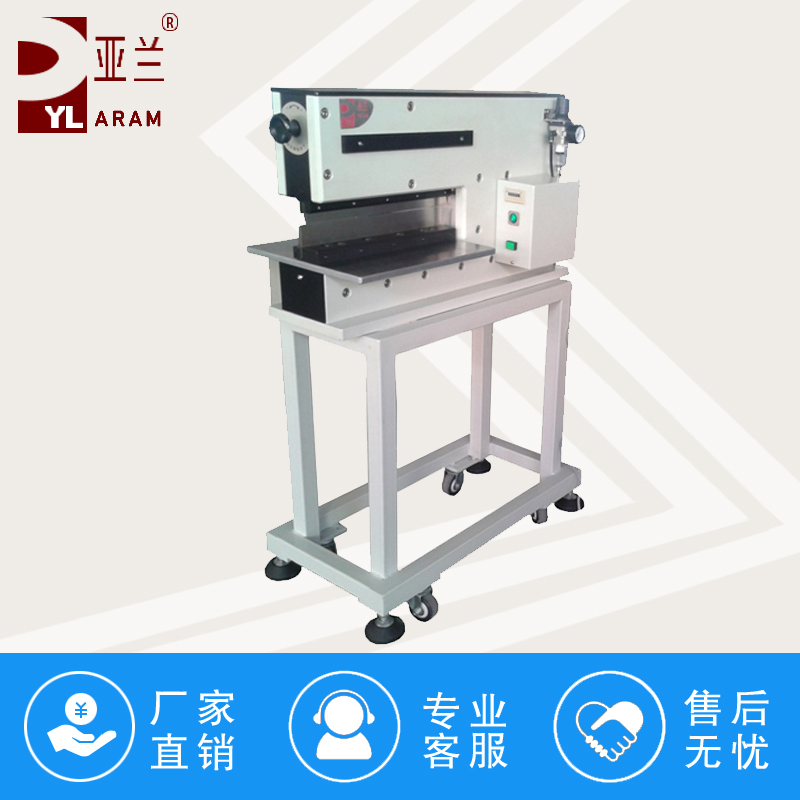

?鍘刀式分板機是一種專門用于分離帶V型槽（V-Cut）或預刻痕的印制電路板（PCB）的設備，在電子制造領域應用廣泛。那么，
鍘刀式分板機工作中出現焊腳松動，主要與機械應力、板材特性、設備操作及維護等因素相關，以下是具體原因分析：
?
一、機械應力影響
切割應力：鍘刀式分板機通過機械剪切力分離板件，盡管其設計已盡量降低應力（如采用楔形刀具和線性切割技術，將剪切應力降至傳統方法的1%以下），但仍無法完全消除。切割過程中產生的機械應力可能導致焊腳松動，尤其是當PCB板上有細小組件（如0402封裝電阻、電容）或精密焊點時。
應力分布不均：若切割過程中應力分布不均，可能導致部分區域應力集中，進而引發焊腳松動。
二、板材特性影響
板材厚度：薄型板（<0.5mm）對機械應力更為敏感，切割時更容易出現焊腳松動或元件脫落。
板材材質：不同材質的PCB板對切割應力的耐受能力不同。例如，某些特殊材質（如鋁基板、陶瓷板）可能更容易因應力導致焊腳松動。
三、設備操作及維護影響
切割參數設置不當：如切割速度過快、刀刃間隙過大等，可能導致切割過程中應力過大，進而引發焊腳松動。
刀具磨損：長期使用后，刀具磨損會導致切割精度下降，同時增加切割過程中的應力，從而增加焊腳松動的風險。
設備維護不足：設備長期未進行維護或保養不當，可能導致切割過程中出現異常振動或噪音，進而影響切割質量，引發焊腳松動。
四、其他因素
高大元器件影響：對帶有高大元器件（高度>15mm）或精密元件（如BGA、IC芯片）的拼板，刀具易碰撞元件導致?lián)p壞，或因元件遮擋無法準確定位切割線，間接導致焊腳松動。
環境因素：如環境濕度過高可能導致PCB板表面氧化或焊接氣孔，進而影響焊腳牢固度。
